Pompka skroplin to urządzenie stosowane w instalacjach klimatyzacyjnych, wentylacyjnych oraz pompach ciepła do odprowadzania kondensatu powstającego w procesie chłodzenia lub osuszania powietrza. Kondensat powstaje, gdy wilgotne powietrze przepływa przez wymiennik chłodniczy lub parownik, gdzie temperatura powierzchni jest niższa od temperatury punktu rosy.
Bez odpowiedniego systemu odprowadzania skroplin mogłoby dochodzić do:
- zalania pomieszczenia,
- rozwoju pleśni i grzybów,
- uszkodzenia urządzeń HVAC,
- nieprawidłowej pracy centrali wentylacyjnej.

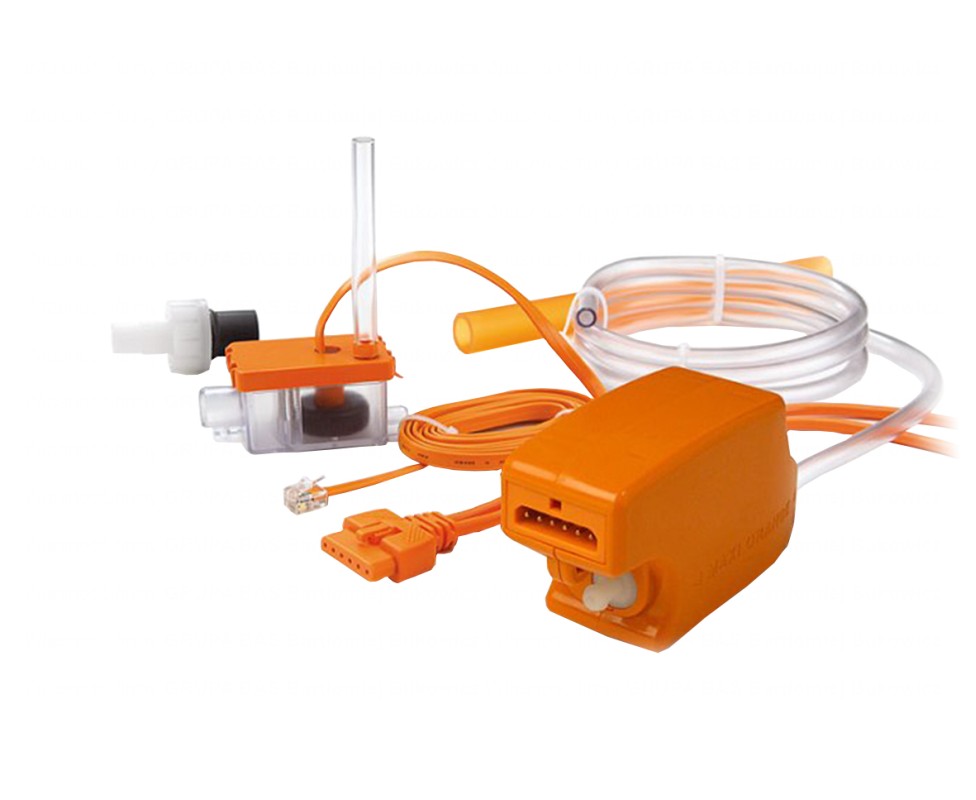

Budowa pompki skroplin
Typowa pompka skroplin składa się z kilku podstawowych elementów:
- Zbiornik kondensatu
Zbiera kondensat spływający z urządzenia. W nowoczesnych pompach zbiorniki są niewielkie i przystosowane do montażu w ograniczonej przestrzeni. - Pompa
Może być:- mechaniczna (wirowa) – standardowa pompa elektryczna,
- magnetyczna (bezszczotkowa) – cicha i odporna na zabrudzenia,
- perystaltyczna – do niewielkich ilości skroplin.
- Wylot i przewody odpływowe
Odprowadzają wodę kondensacyjną do kanalizacji lub systemu odprowadzania deszczówki. - Czujnik poziomu
Zabezpiecza przed przepełnieniem zbiornika – w przypadku jego wykrycia pompa może wyłączyć urządzenie HVAC lub uruchomić alarm.
Zasada działania
- Skropliny spływają do zbiornika pompki.
- Czujnik poziomu wykrywa obecność wody.
- Po osiągnięciu określonego poziomu pompa uruchamia się i tłoczy wodę do przewodu odpływowego.
- Po opróżnieniu zbiornika pompa wyłącza się automatycznie.
Dzięki temu kondensat jest bezpiecznie odprowadzany, nawet jeśli urządzenie znajduje się powyżej odpływu grawitacyjnego lub w trudno dostępnej lokalizacji.
Zastosowanie
Pompki skroplin znajdują zastosowanie w:
- klimatyzatorach kasetonowych, ściennych i kanałowych,
- centrali wentylacyjnej z odzyskiem ciepła (rekuperatory),
- systemach VRF i pompach ciepła,
- urządzeniach chłodniczych, gdzie kondensat nie może spływać grawitacyjnie.
Zalety stosowania pompki skroplin
- możliwość montażu urządzeń HVAC w miejscach bez odpływu grawitacyjnego,
- zabezpieczenie przed zalaniem pomieszczeń,
- redukcja ryzyka rozwoju pleśni i bakterii w instalacji,
- automatyczne odprowadzanie kondensatu, co ogranicza potrzebę ręcznej obsługi.
